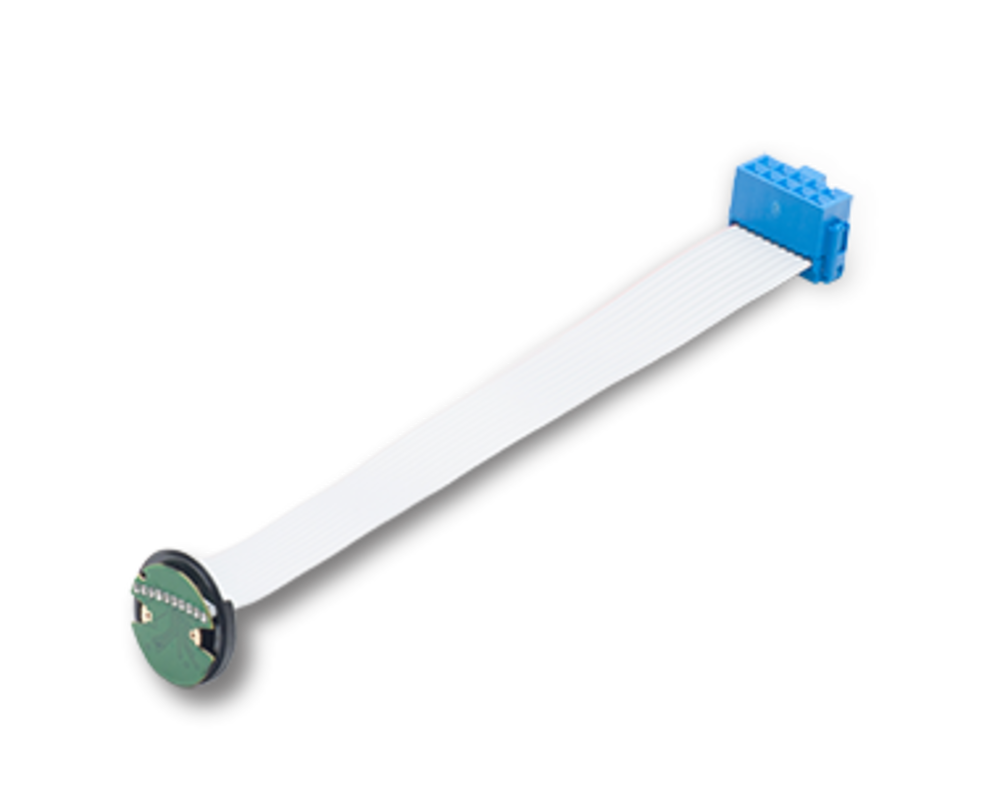

M Sense B Encoder Magnético
M Sense B
O encoder magnético M Sense B proporciona um alto grau de precisão que é ideal para aplicações que requerem posicionamento preciso e controle de "feedback" em malha fechada. Disponível em uma amplo espectro de resoluções - até 1024 linhas e vem com o "driver" de linha integrado.
Destaques dos Produtos
- Compatíveis com motores de corrente contínua com escovas - diâmetros de 16mm a 35mm
- Precisão de até 1,5 graus
- Driver de linha integrado RS422
- Resolução de até 1024 linhas
Personalização disponível
- Cabeamentos axial e radial disponíveis
- Cabos e conectores de saída
- Versão para baixa temperatura (-40°C)
Aplicação
- Automação laboratorial
- Dispositivos elétricos para cirurgia plástica
- Analisadores diagnósticos
- Persianas
- Ajuste de assento
- Atuadores de válvulas
- Pinças elétricas
- Colimador multi folhas
- Ferramentas odontológicas
- Ferramentas laparoscópicas
- Imagens de ultrassom
-
Visão Geral sobre Encoders
-
IR
Reduza o tempo de desenvolvimento. Selecione seu motor online.
| Número da peça | M-Sense 16 |
|---|---|
| Temperatura Ambiente - Faixa de operação (°C) | -40 to +100 |
| Temperatura Ambiente - Faixa de operação (°F) | -40 to +212 |
| Tipo de encoder | Magnético com driver de linha RS422 |
| Número de linhas disponíveis (LPR) | 1024, 512, 256, 128,1 |
| Tipo de cabo | Passo do cabo da fita AWG28 1,27 mm |
| Ciclo de serviço (%) | 50% ± 15% até 256 LPR, 50% ± 25% para 512 e 1024 LPR |
| Mudança de fase elétrica (graus) | 90° ± 45° até 256 LPR, 90° ± 75° para 512 e 1024 LPR |
| INL (Não Linearidade Integral) (máx.) (graus) | 1,5 |
| Parâmetros do driver de linha | 4 mA / 10 MHz (configuração padrão) |
| Comprimento (mm) | 22 |
